Hersteller:
Baujahr:
Nr.:
Art:
Typ:

Maschinenfabrik Buckau R.Wolf AG Magdeburg
1936
25628
Einzylinder- Kessel- Dampfmaschine
NEH 6

Bild: Lokomobile


Kessel


Betriebsdruck:
Dampftemperatur:
Kesselheizfläche:
Dampfverbrauch:
Brennstoffverbrauch:
Brennstoff:
Heizwert Brennstoff:
spez. Heizflächenbelastung:


12
320
26
600
300

2000

24


Atm.


kg/h
kg/h
frische Holzspäne, Rinden, Säumlinge
kcal/kg

kg/m²h


  - ausziehbares Rohrsystem,
  - Walzenkessel mit Gitterrost, Feuerbüchse und Rauchrohren,
  - Spiral- Überhitzer in der Rauchkammer,
  - Feuerungstorso (zum vortrocknen und erwärmen der Holzabfälle),
  - Speisewasserpumpe über Excenter an der Kurbelwelle,
  - Speisewasservorwärmer


Dampfmaschine


Leistung:
Hub:
Zylinderdurchmesser:
Drehzahl:


70
350
240
300


PS
mm
mm
U/min


  - Einzylinder, doppeltwirkend, Gegendruckmaschine,
  - Rundschieber- Steuerung,
  - 2 Schwungräder mit je 1470 mm Durchmesser,
  - zentraler Tropföler,
  - Schmierung der Kurbelwellenlager mittels Schmierkette (durch Ölbad),
  - kompakter Regler auf der Kurbelwelle

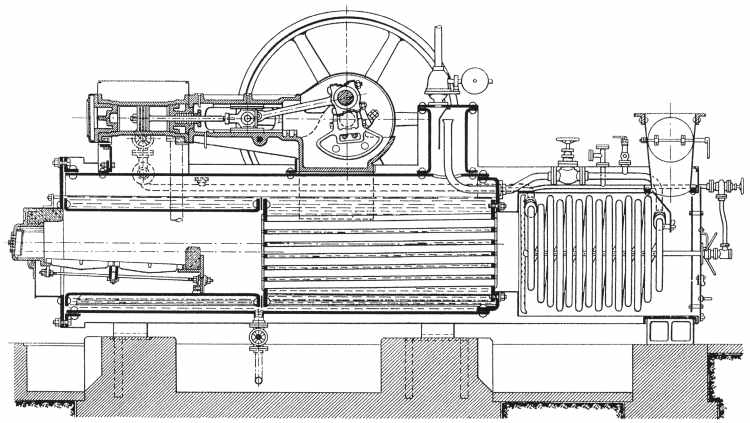

Querschnitt
